粉體設備廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工。根據所磨物料的細度和出料物料的細度,磨粉機(粉體設備)可分雷蒙磨粉機、高壓懸輥粉磨機、高壓微粉磨、直通式離心磨粉機、超壓梯形磨粉設備、三環中速微粉磨六種磨粉機類型。雷蒙磨粉機(粉磨機)要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、畚斗提升機、電磁振動給料機、電控柜等,用戶可以根據現場情況靈活選擇。
雷蒙磨粉機的應用范圍廣
物料經粉碎到所需粒度后,由提升機將物料送到儲料斗,再經振動給料機將料均勻連續的送入雷蒙磨主機磨室內,由于旋轉時離心力作用,磨輥向外擺動,緊壓于磨環,鏟刀鏟起物料送到磨輥與磨環之間,因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選,細度過粗的物料落回重磨,合格細粉則隨氣流進入成品旋風集粉器,經出粉管排出,即為成品。在雷蒙磨磨室內因被磨物料中有一定的水分,研磨時生熱,水氣蒸發,以及整機各管道接口不嚴密,外界氣體被吸入,使循環氣壓增高,保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器,被凈化后排入大氣。

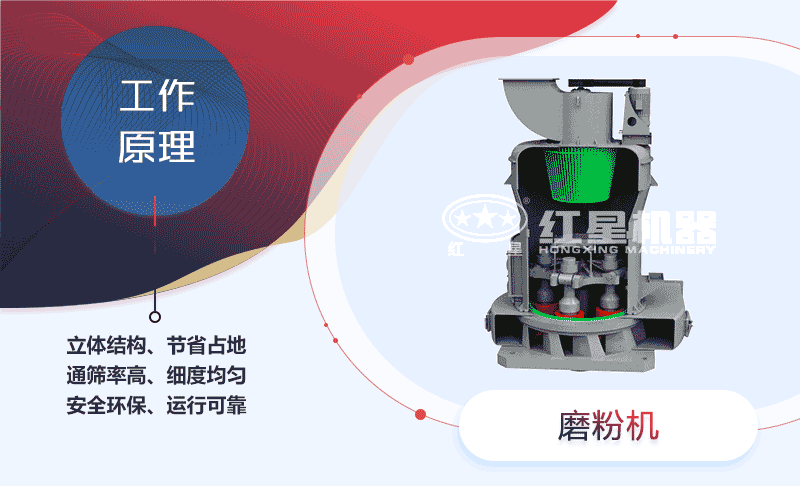

雷蒙磨粉機工作原理

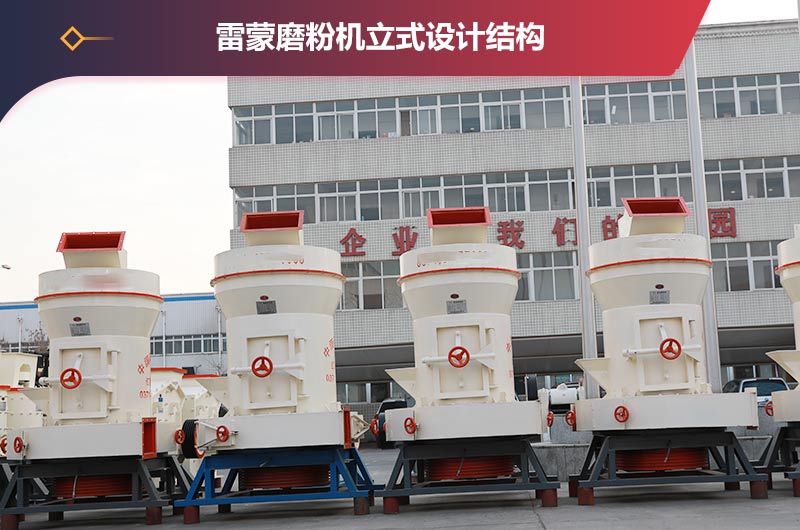

1、立體結構,占地面積小,成套性強,從塊料到成品粉子獨立自成一個生產體系;
2、成品粉子細度均勻,通篩率99%,這是其它磨粉設備難以具備的;
3、機傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運行可靠;
4、重要部件均采用優質鋼材,耐磨件均采用高性能耐磨材料,整機耐磨性能高,運行可靠;
5、電氣系統采用集中控制,磨粉車間基本可實現無人作業,并且維修方面。
雷蒙磨粉機的性能優勢
高壓懸輥磨粉機適用范圍非常廣,可用于粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于 9.3 級,濕度在 6% 以下的非易燃易爆的礦山、冶金、化工、建材等行業 280 多種物料的高細制粉加工,成品粒度在 80-425 目范圍調節。該機可通過添加特殊裝置,可生產出 30-80 目的粗粉。

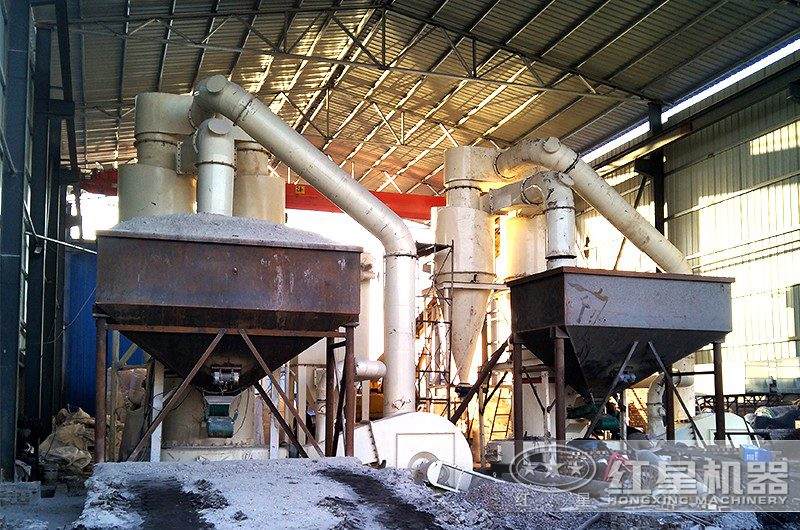

高壓懸輥磨粉機作業現場
高壓懸輥磨主機內,磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后,磨輥圍繞主軸旋轉,并在高壓彈簧與離心力的作用下,緊貼磨環滾動,其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍,故產量大為提高。當被磨物料進入磨腔后,由鏟刀鏟起送入磨輥與磨環之間進行碾壓,碾壓后的粉末隨鼓風機的循環風帶入分析機,合格細粉隨氣流入旋風集粉器即為成品,大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程,余風則進入袋式除塵器凈化。磨輥與磨環達到一定磨損后,調整高壓彈簧長度,保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。
紅星高壓懸輥磨粉機
高壓懸輥磨主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。根據用戶需要也可配備破碎機、提升機、儲料倉,電磁振動給料機及電器控制柜等輔助設備。在主機中,磨輥組件通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定聯系,壓力彈簧在磨輥軸承室的懸臂外端面,以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上,當電動機通過傳動裝置帶動主軸轉動時,裝在鏟刀架上的鏟刀與磨輥同步旋轉,磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉,葉輪轉速越高,分選出的粉子越細。
高壓懸輥磨粉機型號有:YGM65、YGM75、YGM85、YGM95、YGM130
參數 型號 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
進料粒度 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料細度班產量 | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心軸轉速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨環直徑 | 1006 | 973 | 907.5 | 850 | 725 |
磨輥直徑 | 300 | 300 | 270 | 250 | 210 |
磨輥高度 | 160 | 160 | 150 | 150 | 150 |
主機電機(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
風機電機 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器電機 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
參數 型號 |
進料粒度 (mm) |
成品粒度 (mm) |
微粉93 | ≤25 | 0.125-0.010 |
微粉92 | ≤25 | 0.125-0.033 |
微粉87 | ≤20 | 0.125-0.010 |
微粉76 | ≤20 | 0.125-0.033 |
微粉66 | ≤15 | 0.125-0.010 |
高壓微粉磨主要由主機,鼓風機,超細度分析機,成品旋風積粉器,布袋除塵器及連接風管管道等組成,根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。在高壓微粉磨研磨室內,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定聯結,壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上,以橫擔軸為支撐點,靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上,當電機通過傳動裝置轉動時,裝在鏟刀架上的鏟刀與磨輥同步轉動,磨輥在磨環內圓表面上滾動的同時繞自身轉動,分析機通過電機傳動裝置帶動分析機葉輪旋轉,其分析機的速度調整決定出粉細度。

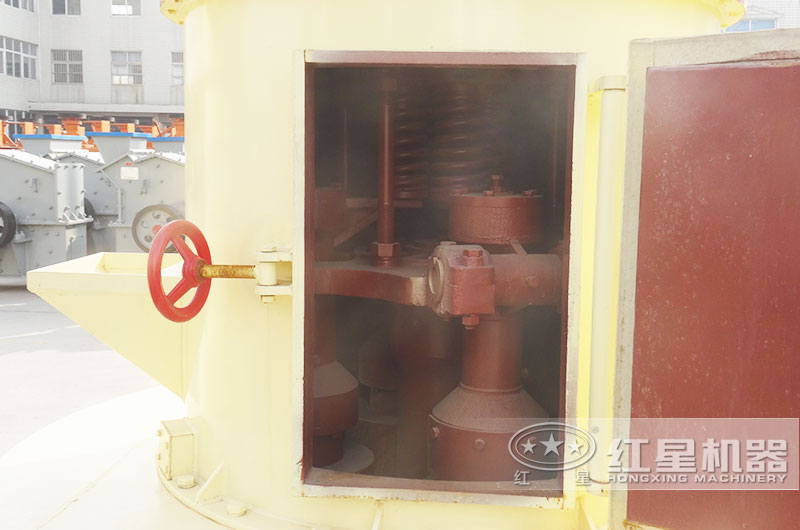

高壓微粉磨粉機的細節展示
物料被破碎后由提升機送入儲料倉,再由振動給料機均勻送入主機磨室,后被鏟刀鏟起,進入磨輥和磨環之間被碾壓揉搓,風機將風吹入磨室內,吹起粉末到分析機內,進行風選,達不到細度又落回重磨,合格細粉則隨氣流進入成品旋風集粉器,與空氣分離從出料口排出即為成品。
物料含有一定的水分,研磨時會產生一定的水汽,以及整個管道由于密封不嚴密致使一定的外界氣體被吸入,使系統循環風量增加,為保證磨機在負壓狀態下工作,多余的風量進入布袋除塵器凈化后排入大氣中。
高壓微粉磨粉機性能特點
1、與氣流磨相比適用范圍更大;2、與其它同類磨機相比,磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg;3、節能。在產量和細度相同的情況下,系統能耗僅為氣流磨的三分之一;4、投資小,收益高。在產量和細度相同的情況下,其價格僅為氣流磨的八分之一;5、進料粒度大,出料一次性平均粒徑可達到6.5um的超細粉;6、重疊式多極密封研磨裝置,密封性能好;7、除塵效果完全達到國家粉塵排放標準。
高壓微粉磨粉機型號:7826、8327、9531
高壓微粉磨粉機
直通式離心磨粉機(粉磨機)工作原理:工作過程中,電動機通過三角帶輪與中心軸帶動磨輥吊架旋轉,通過軸承與擺軸吊裝的磨輥隨著磨輥吊架轉動的同時,沿磨環內圓滾動。除塵風機使磨機的進出口形成負壓,無粉塵污染,同時排除機內的熱量。
節能、易磨損件利用率高、可用于混法生產、占地空間小 。
直通式離心磨粉機(離心磨)型號:ZTM86、ZTM125
直通式離心磨粉機(離心磨)作業現場
主要適用于冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工,可加工石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、鐵礦、銅礦、氧化鐵紅、鋯英砂、礦渣、水泥熟料、活性炭、白云石、花崗巖、石榴子石、氧化鐵黃、化肥、復合肥、粉煤灰、煤、菱美砂、氧化鉻綠、金礦、紅泥、粘土、高嶺土、焦炭、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、頁巖、玄武巖、石膏、石墨、碳化硅、保溫材料等莫氏硬度在9.3級以下,濕度在6%以下的各種非易燃易爆礦產物料。
超壓梯形磨粉機型號:TGM100、TGM130、TGM160
紅星磨粉機質量可靠,值得選購
河南紅星專業生產廠家,提供粉體設備,粉磨機,直通磨,離心磨,紅星擁有自己的產品研發團隊和精良的生產設備,結合國內外先進技術,產品質量過關,價格合理,還能夠根據客戶具體需求量身定制,紅星有專業人員負責現場安裝操作指導和技術培訓,徹底解決用戶在使用中的各種技術問題,歡迎垂詢!
